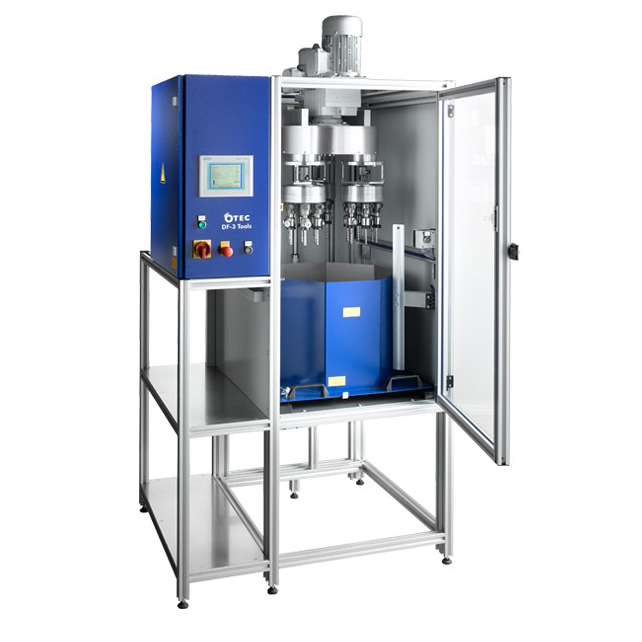

Станок буксирный DF3 TOOLS

Станок буксирный DF3 TOOLS

✓ В наличии
Код товара:  03665
Звоните, чтобы узнать цену

Описание

БУКСИРНЫЙ СТАНОК DF3 TOOLS
с системой дополнительного привода и подготовкой под угловые ведомые держатели

Базовая оснастка:
• 88 л октогональный рабочий контейнер с оптимизацией потока абразивного материала
• Усиленная рама станка изготовлена из облегченного алюминиевого профиля
• Дополнительное пространство для хранения обрабатываемых изделий и держателей
• Боковины станка и основание под рабочим контейнером изготовлены из высококачественной катаной стали, частично окрашенной лакокрасочным покрытием.
• Рабочий контейнер с оптимизированным потоком абразивного материала.
• Электромеханический лифт для погружения рабочего шпинделя в абразивный материал.
• Шпиндель на шариковой винтовой паре позволяет работать с постоянной нагрузкой до 90% от номинала
• Предварительный выбор на дисплее направления вращения ротора с функцией автоматического реверса драг финишного процесса.
• Индикация и предварительный выбор положения лифта и обрабатываемого изделия.
• Скорость процесса постоянно контролируется преобразователем частоты.
• Функция медленной прокрутки ротора для замены инструмента.
• Возможность сохранить 200 программ обработки в памяти контроллера
• Резервное копирование данных обработки на внешнюю MMC карту памяти
• Высота рабочего контейнера на уровне 450 мм.
• Для выполнения процесса обработки инструмента, возможно, установить 3 ведомых держателя до 15 кг каждый.
• Обрабатываемая заготовка может быть расположена под наклоном 15° от вертикального положения
• Сигнальные лампочки для контроля за процессом обработки:
Зеленый/Желтый/Красный
• Система дополнительного привода для станков DF3/4 Tools, благодаря которой скорость держателей и направление их вращения может изменяться независимо от направления вращения и скорости ротора.

Технические параметры станка:
• Напряжение питания 400 В, 50/60 Гц, VS макс.32А
• Напряжение питания контроллера: 24 В
• Сенсорная панель Siemens S7/200
• Стандарты: VDE
• Класс защиты: IP54
• Температура окружающей среды: 0-40 ºС
• Подключенная нагрузка: 7,5 кВт
Габаритные размеры:
• Ширина: 1203 мм
• Глубина: 1005 мм
• Высота: 2010 мм (высота при транспортировке)
• Вес: примерно 390 кг
Контроллер процесса обработки: русифицированная сенсорная цветная ЖКИ панель Siemens SIMATIC PANEL DF3/4 Tools:

• Цветной ЖКИ дисплей: отображает длительность обработки, скорость, ошибки в процессе обработки и продолжительность рабочего цикла.
• Регулировка времени и скорости процесса обработки
• Старт/Стоп при выполнении программы обработки
• Возможность занесения в память артикула изделия с подробной детализацией процесса обработки, до 200 программ.
• Возможность работы через RS 232 интерфейс для контроля процесса при помощи персонального компьютера и увеличения количества программ обработки.
• USB- порт для резервного копирования данных процесса обработки
Ведомый держатель на 6 установочных мест, интерфейс 6; L3, L4
• Держатель предназначен для одновременной обработки 6 инструментов или 6 изделий, зафиксированных в адаптеры
• Поставляется без адаптеров
• Макс. вес обрабатываемого изделия: 2 кг
• Макс. вес всех обрабатываемых изделий на один держатель: 6 кг
• Макс. длина обрабатываемого изделия: 200 мм
• Макс. диаметр обрабатываемого изделия/адаптера = 55 мм
• Другие размеры по требованию после определения параметров процесса обработки
Цифровой контроллер глубины погружения, позволяет обеспечить высокую повторяемость результатов процесса обработки:
• 2 лучевой лазерный детектор определяет верхушку обрабатываемого изделия при перемещении лифта вниз. Далее контроллер вычисляет максимально возможную глубину погружения
• Отображает глубину погружения в абразивные материалы, а также контролирует правильность заполнения рабочего контейнера абразивными материалами.
• Обеспечивает предварительный выбор глубины погружения, гарантирует идеальное качество и повторяемость результатов обработки.
