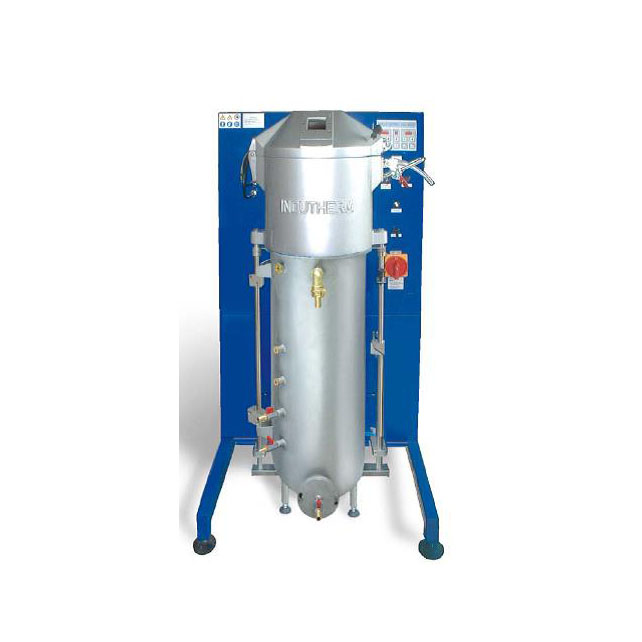

Индукционная вакуумная литьевая установка GU-1000D,25кВт/1200

Индукционная вакуумная литьевая установка GU-1000D,25кВт/1200

Нет в наличии
Код товара:  04030
Звоните, чтобы узнать цену

Описание

Индукционная вакуумная литьевая установка GU-1000D,25кВт/1200
1.1 ОСНОВНОЕ НАЗНАЧЕНИЕ GU1000/3000 LCD.
Использование данной грануляционной установки подразумевает под собой индукционный разогрев металла в защитной среде инертного газа или в вакууме. При производстве гранул, расплавленный металл заливается непосредственно в гранулятор, наполненный водой.
Основное достоинство индукционного разогрева - быстрый выход на температуру плавления, так, как тепло генерируется одновременно в металле и тигле. В процессе плавки металл, тщательно перемешивается магнитным полем, гарантируя однородную структуру металла даже при использовании новых сплавов. Вследствие того, что расплавленный металл попадает в гранулятор через отверстие в основании тигля, только чистый металл попадает в емкость гранулятора, заполненную водой. Все примеси и грязь, остаются на поверхности внутри тигля, расположенного в камере индуктора.
Установка термопары в стопор или тигель, позволяет точно измерять температуру, и в то же время дает возможность цифровому контроллеру постоянно поддерживать температуру на заданном уровне.
1.2 КОМПОНЕНТЫ УСТАНОВКИ.
Установка состоит из ряда отдельных блоков, объединенных в одном корпусе.
1.2.1 Внутри корпуса установлены следующие компоненты:
• Цепь питания, предохранители (автоматические выключатели).
• Индукционный генератор с микропроцессорным управлением.
• Среднечастотный трансформатор.
• Силовая колебательная цепь.
• Пневматические клапаны.
• Контроллер воздушного давления привода запорного устройства.
• Контроллер давления для защитного газа.
1.2.2 Фронтальная панель управления состоит из:
• Элементов управления для контроля за циклом плавки и литья.
1.2.3 Узел литья состоит из:
• Индуктора с водяным охлаждением, тигля, изоляции, запорного устройства и термопары.
• Купола индуктора с водяным охлаждением.
• Гранулятора.
1.3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
GU 1000 LCD
GU 3000 LCD
Емкость тигля
1500 см3 ок.15 кг/Ag
3400 см3 ок.34 кг/Ag
Температура тигля
Макс. 1500 °С с термопарой тип S
Макс. 1500 °С с термопарой тип S
Максимальная выходная мощность генератора в режиме плавки
22 кВт
30 кВт
Потребляемая мощность
3х400В/ 32А, 50 Гц
3х400В/ 50А, 50 Гц
Давление воды в системе охлаждения
2,5-6 атм./ как мин. 200 л/час
2,5-6 атм./ как мин. 200 л/час
Слив воды из системы охлаждения
Самотеком
Самотеком
Температура воды в системе охлаждения
15-30°С
15-30°С
Температура помещения
10-35°С
10-35°С
Относительная влажность воздуха
20-80%
20-80%
Подача сжатого воздуха
7-8 атм.
7-8 атм.
Подача защитного газа
3 атм., чистый N2 или Ar
3 атм., чистый N2 или Ar
Вакуум
0-20 mbar, как мин. 21м3/час
0-20 mbar, как мин. 21м3/час
Вес
Около 250 кг
Около 300 кг
Размеры (ширина*высота*глубина)
700 мм*1000 мм*1450 мм
800 мм*1000 мм*1450 мм
